三端保险丝-表面贴装式锂电池保护三端保险丝

三端保险丝是芯片式表面贴装产品，通常用于锂离子电池组作为二次保护，使其在遭受过高的电流和过充的电压而受到损坏时及时动作，有效保护锂离子电池避免发生因过载电流和过度充电而导致的火灾。三端保险丝采用极薄和紧凑的表面贴装封装（SMD），且最多兼容14串电池芯，同时，为方便解决用户不同的产品设计需求，霖达可提供多种三端保险丝产品解决方案，以满足不同电流和封装尺寸的要求。

三端保险丝应用包括：

无线吸尘器和扫地机器人、充电式电动工具、园艺工具、笔记本电脑、电动自行车、电动摩托车和不间断电源以及便携式储能等产品。

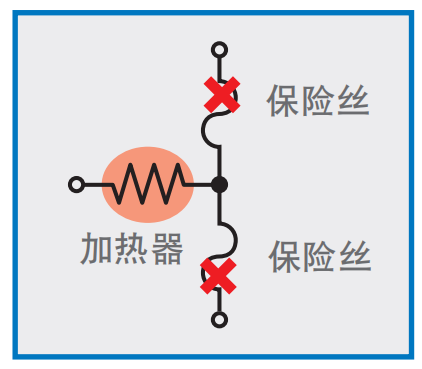

三端保险丝内部结构及工作原理：

包含三个端子，两个由合金金属构成的保险丝串联，当充电电流超过额定值的电流通过保险丝时，保险丝内部的可熔合金发生熔断并迅速切开电路，

中间串联加热器，其功能是与电路中的FET（场效应晶体管）构成串联回路，在系统检测到电池过充电时，电路中FET被激活，保险丝内藏的加热器发热从而烧断熔合金熔断以致于切断电路，

从而达到过电流和过电压的保护。可以保护锂离子电池避免发生因过载电流和过度充电而导致的火灾。
