贴片式保险丝的功能

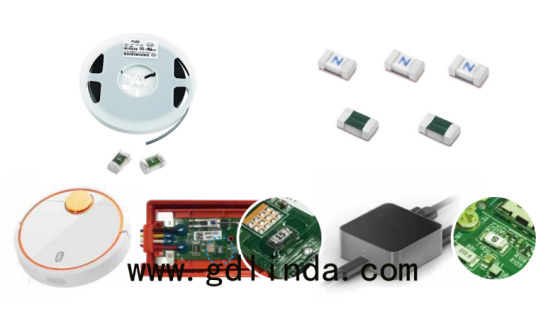

在电子产品中,贴片式保险丝有两个主要功能,主要作用就是起到过载保护、避免电路受损以及保护用户免受人身伤害。这些功能对于设备用户和生产厂家来说,都是有好处的。在过去二十年中,信息技术、移动和消费类应用的电子产品市场迅猛增长,随着电子元器件的小型化和贴片化,保险丝也随之走向小型化,贴片式保险丝的应用日益明显、愈来愈广,它们在电脑及外设接口、手机、便携式设备、储能系统、医疗器械、联网设备、LCP/PDP装置、汽车电子及电池组等过流保护中已大显身手。
贴片式保险丝的设计原理
大多数贴片式保险丝看起来像标准的贴片式器件,使用单层或多层陶瓷衬底。以前的一些设计采用类似于印刷电路板的环氧玻璃纤维衬底。其结构包含:壳体、下盖、石英砂、熔丝以及两个端子座,壳体为无底面的陶瓷盒状结构,两端子座通过壳体内悬空设置熔丝连接在一起,卡设在壳体的边缘上。中间的基本熔丝是一种高导电率的材料,例如铜、金或铜锡、银钯合金。
根据衬底类型的不同,熔丝可采用激光微调的厚膜沉积物或化学刻蚀的金属层,达到所期望的性能参数,还可使用粘合金线。由于外形和厚度已经确定,因此在遭受过压且电流达到一定等级时,熔丝会在确定的时间内熔断。
要让贴片式保险丝完成这个功能层的作用,必须对熔丝进行保护,使其免受环境条件的影响。在单层贴片式保险丝中,熔丝的表面通常都包覆着一层漆或环氧树脂。多层贴片式保险丝熔丝的衬底层本身就有保护作用。而且它们需要低阻值的SMD触点。
关键性能参数
熔断特性是贴片式保险丝最重要的特性,该特性定义了在一定过流等级下的熔融时间。如果电流达到预设等级,在被称为pre-arc时间的周期内,熔丝里散发的电功率足以将熔丝熔融和蒸发掉。
保险丝的熔断时间与熔丝和环境之间的热阻有关,这取决于熔丝、衬底、密封和端子的参数,也和印刷电路板的布局有关。因此断开时间,还有保护的有效性,既取决于制造技术,也和产品设计有关。如果熔丝和环境之间的热阻过低,可能会没有足够的能量熔化熔丝。这样在过载电流等于两倍额定电流时,保险丝在120s内无法切断过载电流。
贴片保险丝上面的丝印代号主要是体现下面这些参数:
1、贴片保险丝的额定电流A(安培)
2、贴片保险丝的耐压值V(电压伏数)
3、贴片保险丝的动作时间既熔断速度(I²t)
4、国家安全规格认证(如:中国 CCC,美国UL等)
5、生产编号
6、分断能力
